氣體防爆標志Ex d ib ⅡC T4 Gb

 ◆ Ex：表明電氣設備符合中國GB3836系列防爆標準的所列出的一個或多個防爆型式，可以用于爆 炸性危險場所。

 ◆ d：保護型式為隔爆型

◆ ib：保護型式為本安型

備注：此防爆標志包含兩個防爆型式，屬于復合型；

GB3836系列防爆標準規定了以下氣體防爆型式：

d：隔爆型

e：增安型

i：本安型

p：正壓型

o：液浸型

n：n型

q：充砂型

m：澆封型

◆ ⅡC：使用于除易產生瓦斯的煤礦Ⅰ類外其他爆 炸性氣體環境用的電氣設備，即我們常說的工廠用防爆電氣設備。Ⅱ類電氣設備根據的爆 炸性氣體的zui小引爆火花能量分為A、B和C三類。

ⅡA：代表性氣體為丙烷

ⅡB：代表性氣體為乙烯

ⅡC：代表性氣體為氫氣

其中ⅡC級別zui高，可用于ⅡB和ⅡA設備的使用條；ⅡB可用于ⅡA設備的使用條件。

※ 如果電氣設備僅使用于某一特定的氣體中，則在符號Ⅱ后面的括號內寫上氣體的化學名稱或者分子式，例如：“ⅡC（H2）”；

※ 如果電氣設備除使用于特殊電氣設備類別外還使用于某一特定氣體時，化學分子式應加在類別符號的后邊并用符號“+”分開，例如：“ⅡB+H2”

 ◆ T4：溫度組別，表示設備的zui高表面溫度不超過T4，即135°C。

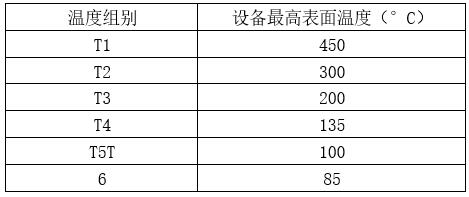

GB3836系列防爆標準規定了6個溫度組別，分別是：

設備的zui高溫度越低，表示越不能引起周圍環境氣體的爆 炸，安 全性能越好。T6的設備可以用于T5、T4、T3、T2、T1的使用條件，依次類推。

 ◆ Gb：設備的保護級別

※ Ga  爆 炸性氣體環境用設備，具有“很高”的保護級別。在正常運行，出現的預期故障或者罕見故障時不是點燃源

※ Gb  爆 炸性氣體環境用設備，具有“高”的保護級別。在正常運行或者預期故障條件下不是點燃源

※ Gc  爆 炸性氣體環境用設備，具有“一般”的保護級別。在正常運行中不是點燃源，也可以采取一些附加保護措施，保證在點燃源預期經常出現的情況（例如燈具的故障）下不會形成有效點燃

※ 一般情況下：

Ga 保護級別的設備可用于0區、1區、2區

Gb 保護級別的可用于1區、2區

Gc 保護級別的設備可用2區

※ 我國對于爆 炸性氣體危險場所劃分為3個區域：0區、1區和2區

→0區：在正常情況下，爆 炸性氣體混合物連續地或長時期存在的場所。

→1區：在正常情況下，爆 炸性氣體混合物有可能出現的場所。

→2區：在正常情況下，爆 炸性氣體混合物不可能出現，或即使出現也只是短時間存在的場所。

粉塵防爆標志

Ex tD A21 IP65 T225°C T500320°C

 ◆ Ex：表明電氣設備符合中國GB3836系列防爆標準的所列出的一個或多個防爆型式，可以用于爆 炸性危險場所。

 ◆ tD：保護型式為外殼保護型，

GB12476系列粉塵防爆標準規定了以下粉塵防爆型式：

tD：外殼保護型

iD：本安型

pD：正壓型

mD：澆封型

 ◆ A21：使用于粉塵爆 炸性環境21區的A類電氣設備

根據可燃性粉塵環境出現的頻率和持續時間，把危險場所分為三個區域。它們是：20區、21區和22區。

※ 20區：在正常運行過程中可燃性粉塵連續出現或經常出現，其數量足以形成可燃性粉塵與空氣混合物和/ 或可能形成無法控制和極厚的場所及容器內部。

※ 21區：在正常運行過程中，可能出現粉塵數量足以形成可燃性粉塵與空氣混合物但未劃入20區。

※ 22區：在異常條件下,可燃性粉塵云偶而出現并且只是短時存在、或可燃性粉塵偶而出現堆積或可能存在粉塵層并且產生可燃性粉塵空氣混合物的場所。

 ◆ IP65：外殼防護等級

 ◆ T225°C T500320°C：zui高表面溫度；如果在某一粉塵層厚度下進行溫度試驗的，還應將相應厚度值分別標出。

其余規則與氣體環境用設備相同。
